В схеме, приведенной на рисунке, $\mathcal{E} > \mathcal{E}_{1}$. Определить заряд, который протечет через батарею с ЭДС $\mathcal{E}_{0}$ при замыкании ключа К, полагая, что внутренние сопротивления батарей и сопротивление катушки равны нулю. Диод считать идеальным (его прямое сопротивление равно нулю, обратное - бесконечности); конденсатор до замыкания ключа был не заряжен.
Подробнее
Астронавты "Скайлэба" с помощью специального радиолокационного высотомера обнаружили, что поверхность океана в районе "Бермудского треугольника" ниже нормального уровня на 25 метров. Предполагая, что этот "прогиб" можно объяснить наличием под дном океана шаровой полости, заполненной водой, оценить радиус этой полости. Глубина океана $h=6 км$, средняя плотность земных пород $\rho_{п} = 3 \cdot 10^{3} кг/м^{3}$.
Подробнее
Потенциальная энергия взаимодействия двух одинаковых заряженных маленьких шариков с зарядами $q_{1}$ и $q_{2}$ равна $W_{1} = \frac{q_{1}q_{2} }{4 \pi \epsilon_{0} l }$, где $l$ - расстояние между центрами шариков. Если шарики соединить проволокой, заряды шариков станут одинаковыми, и потенциальная энергия взаимодействия шариков станет равной $W_{2} = \frac{(q_{1} + q_{2} )^{2} }{16 \pi \epsilon_{0}l }$. Так как $(q_{1} + q_{2})^{2} > 4q_{1}q_{2}$ (при $q_{1} \neq q_{2}$), то $W_{2} > W_{1}$, то есть потенциальная энергия взаимодействия зарядов возрастает! Откуда берется дополнительная энергия?
Подробнее
Две катушки с индуктивностями $L_{1}$ и $L_{2}$ соединены параллельно. Какими будут максимальные токи в катушках, если параллельно им подключить конденсатор с емкостью $C$ (рис.), предварительно заряженный до напряжения $U$?
Подробнее
Промежуток искрового генератора (рис.) отрегулирован на напряжение $U$, а сопротивление $R$ резистора подобрано таким, чтобы происходило $n$ разрядов в секунду. Определить среднюю мощность, выделяющуюся на резисторе, если во время разряда конденсатор успевает полностью разрядиться.
Подробнее
Вольт-амперная характеристика неоновой лампы показана на рисунке. При каком значении $R$ сопротивления резистора, включенного в цепь, изображенную на рисунке, неоновая лампа (н. л.) не будет гаснуть после замыкания ключа К?
Подробнее
Конденсаторы емкостей $C_{1} = 2,00 мкФ$ и $C_{2} = 3,00 мкФ$ соединены последовательно и подключены к батарее с ЭДС $\mathcal{E} = 120 В$, средняя точка которой заземлена. Провод, соединяющий конденсаторы, может быть заземлен с помощью ключа К. Найти заряды $q_{1}, q_{2}$ и $q_{3}$, которые пройдут после замыкания ключа через сечения I-I, II - II и III-III в направлениях, указанных на рисунке
Подробнее
На рисунке приведена зависимость тока через автомобильную лампочку от напряжения на ней. Лампочку включают в цепь, показанную на рисунке. Найти мощность, выделяющуюся на лампочке.
Подробнее
Электрическим кипятильником мощностью $W = 500 Вт$ нагревают воду в кастрюле. За две минуты температура воды увеличилась от $t_{1} = 85^{ \circ} С$ до $t_{2} 90^{ \circ} C$. Затем кипятильник выключили и за одну минуту температура воды упала на один градус. Сколько воды находится в кастрюле? Удельная теплоемкость воды $c = 4,19 \cdot 10^{3} \frac{Дж}{кг \cdot К}$.
Подробнее
Из-за наличия объемного заряда в межэлектродном пространстве плоского диода распределение потенциала $\phi(x)$ между катодом и анодом имеет вид $\phi(x) = x^{2} - 2x$ ($x$ - в миллиметрах, $\phi$ - в вольтах). Расстояние между катодом и анодом $d = 10 мм$. Координата $x$ совпадает с расстоянием до катода. Определить, при какой минимальной кинетической энергии электрон с поверхности катода сможет достичь анода. Каким будет максимальное ускорение электронов, которые достигнут анода?
Подробнее

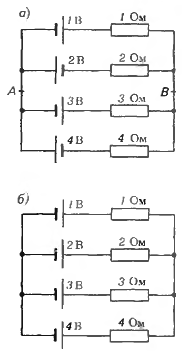

Батареи и резисторы собирают в цепь двумя способами: как на рисунке 1 и как на рисунке 2. Определить токи, текущие через резисторы в обоих случаях. Сопротивлениями источников тока и соединительных проводов пренебречь. Как изменятся токи в первом случае, если разрезать провода в точках А и В?
Подробнее
При температуре на улице $t_{0} = - 20^{ \circ} С$ работающая батарея поддерживает в комнате температуру $t_{1} = 16^{ \circ} С$. Когда кроме батареи включили электроплитку мощностью $P_{1} = 1 кВт$, в комнате установилась температура, равная $t_{2} = 22^{ \circ} C$. Определить тепловую мощность батареи.
Примечание. Теплоотдача от одного тела к другому пропорциональна разности температур этих тел ($\Delta P = k \Delta t, k = const$).
Подробнее
В схеме, показанной на рисунке, $R_{1} = 10 Ом, R_{2} = 20 Ом, R_{3} = 15 Ом$, напряжение в сети переменного тока $U = 10 В$. Определить мощность, которая выделяется на резисторах с сопротивлением $R_{2}$ и $R_{3}$.
Подробнее
На рисунке изображена зависимость тока от напряжения для стабилизатора постоянного тока - барретора. Барретор подключен последовательно с нагрузочным сопротивлением $R = 13 Ом$ к 6атарее с ЭДС $\mathcal{E} = 26 В$. В каких пределах может измениться ЭДС батареи, если ток нагрузки не должен измениться более чем на 50 мА?
Подробнее
Магнетрон представляет собой двухэлектродную электронную лампу с цилиндрическим анодом радиуса $r$, вдоль оси, которого расположена тонкая проволочка - катод. При нагревании катода он испускает электроны с энергией $E$. Магнетрон помещают в однородное магнитное поле, параллельное его оси. При каком значении индукции магнитного поля ток в анодной цепи станет равным нулю?
Подробнее
