Источник электроэнергии Г имеет вольтамперную характеристику, показанную на рис. ($u$ - напряжение на источнике, $i$ - ток, текущий через него). Нарисовать график зависимости напряжения на сопротивлении, не которое замкнут этот источник от величины сопротивления.
Подробнее
Если через электролит, в который опущены два электрода, идет ток, на катоде выделяется, как известно, металл в количестве, определяемом только количеством прошедшего электричества. Можно ли при разряде конденсатора с накопленным на нем зарядом через сколь угодно большое число последовательно соединенных электрических ванн выделить любое заданное количество металла?
Подробнее
На рис. представлено распределение потенциала в трубке, в которой происходит тлеющий разряд. В какой области между электродами напряженность поля наиболее велика? Где она равна нулю?
Подробнее
Почему лампочка накаливаний обычно сгорает при включении?
Подробнее
Зачем нужен постоянный магнит в телефонном наушнике? Как изменить схему телефонной линии для того, чтобы можно было обойтись без этого магнита?
Подробнее
На оси постоянного магнита, расположенного вертикально, на некотором расстоянии от него находится легкое проволочное кольцо, плоскость которого перпендикулярна оси магнита. В некоторый момент времени кольцо начинает падать так, что плоскость его остается во время падения горизонтальной. Какая разница будет в поведении кольца с конечным сопротивлением и кольца из сверхпроводника? В начальный момент ток в кольце отсутствует.
Подробнее
Имеются два одинаковых идеальных трансформатора с коэффициентом трансформации 1 : 3. Первичная обмотка одного из них последовательно соединена со вторичной обмоткой второго и свободные концы этих обмоток включены а сеть переменного тока с напряжением 100 в. Вторичная обмотка первого трансформатора последовательно соединена с первичной обмоткой второго. Определить амплитуду переменного напряжения между свободными концами этих обмоток.
Подробнее
Имеется электрическая машина постоянного тока с постоянным магнитом. Ее якорь снабжен двумя совершенно одинаковыми обмотками, соединенными с отдельными коллекторами. Одна из этих обмоток присоединена к источнику постоянного тока, и машина работает как двигатель. При этом вторая обмотка якоря может служить источником тока. Определить, как зависит ток в обмотках от сопротивления нагрузки, на которое, замкнута вторая обмотка якоря.
Подробнее
Для питания прибора напряжение нa его входе нужно устанавливать как можно точнее. Для этого используются два реостата, соединенных так, как показано на рисунке. Длины реостатов одинаковы, а сопротивление одного из них в 10 раз больше сопротивления другого. Как поступить, чтобы установить напряжение как можно точнее? Во сколько раз точность установки напряжения будет больше, чем в том случае, когда используется лишь один реостат?
Как следует включить реостаты, если для питания прибора нужно устанавливать как можно точнее не напряжение, а ток?
Подробнее
Виток изолированного провода изогнут в виде восьмерки, кольца которой имеют радиусы $r_{1} = 1 см$ и $r_{2} = 3 см$. Виток находится в ма1нитисм поле с индукцией $B = 10^{4} гс$, перпендикулярном плоскости витка. Изоляция провода рассчитана на напряжение 10 в. Произойдет ли пробой изоляции, если магнитное поле резко выключить? Время выключения поля $\Delta t = 10^{-3} сек$.
Подробнее
Какую максимальную разность потенциалов можно получить, имея в своем распоряжении источник с э.д.с. $E$ и $n$ одинаковых конденсаторов с емкостью $C$ каждый?
Подробнее
В схеме, изображенной на рисунке, вольтметр измеряет падение напряжения на сопротивлении $R = 300 ком$. Каким должно быть сопротивление вольтметра для того, чтобы его показания отличались не более чем на 2 % от действительного значения $u_{R}$? Внутренним сопротивлением источника пренебречь.
Подробнее
Если вольтметр подключить параллельно верхнему сопротивлению $r_{1}$ (рис.), то он покажет $u_{1} = 6 в$, если параллельно нижнему сопротивлению $r_{2}$, то $u_{2} = 4 в$, а если его подключить к точкам А и В, то он покажет $u = 12 в$. Каковы в действительности падения напряжения на сопротивлениях $r_{1}$ и $r_{2}$?
Внутреннее сопротивление источника пренебрежимо мало.
Подробнее
"Черный ящик" - коробка с неизвестной схемой внутри имеет два вывода. Последовательно с ящиком включают сопротивление $R = 4 ом$ и затем эту цепь подключают к источнику с э. д. с. $E_{1} = 5 в$ (рис.). При этом по цепи идет ток $I_{1} = 1 а$. Если цепь подключить к источнику с э. д. с. $E_{2} = 20 в$, то по ней будет идти ток $I_{2} = 2 а$. Какая схема находится внутри ящика?
Внутренние сопротивления источников пренебрежимо малы.
Подробнее

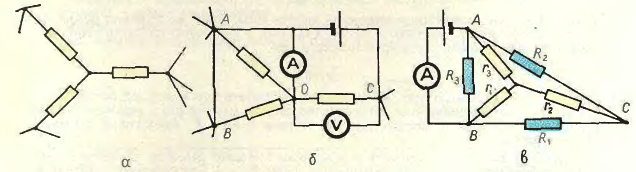

На рисунке показана часть схемы, состоящей из неизвестных сопротивлений. Как, имея амперметр, вольтметр, источник тока и соединительные провода, можно измерить величину одного из сопротивлений, не разрывая ни одного контакта в схеме?
Подробнее
