Собрана схема, показанная на рис. ЭДС батареи $\mathcal{E}_{1}$ уменьшили на 1,5 В, после чего токи на различных участках цепи изменились. Как нужно изменить ЭДС батареи $\mathcal{E}_{2}$, чтобы: а) ток через батарею $\mathcal{E}_{2}$ стал прежним; б) ток через батарею $\mathcal{E}_{1}$ стал прежним? Внутренним сопротивлением батарей пренебречь.
Подробнее
На проводящие рельсы игрушечной железной дороги беспорядочно бросают, замыкая рельсы, тонкие длинные оголенные проводники из меди. Оценить сопротивление между рельсами, если расстояние между ними $l = 5 см$, диаметр каждого проводника $d = 0,2 мм$, его длина $h = 30 см$, бросили $N = 100$ проводников.
Подробнее
В схеме, приведенной на рис., все вольтметры одинаковые. ЭДС батареи $\mathcal{E} = 5 В$, ее внутреннее сопротивление мало. Верхний вольтметр показывает $U = 2 В$. Что показывают остальные вольтметры?
Подробнее
Элемент S имеет вольтамперную характеристику, изображенную на рис. (это идеализированная характеристика стабилитрона). Последовательно с сопротивлением $R$ подключают S к батарее с ЭДС $\mathcal{E}$. Какова величина тока в цепи?
Подробнее
Элемент В имеет вольтамперную характеристику, изображенную на рис. (это идеализированная характеристика бареттера). Последовательно с сопротивлением $R$ его подключают к батарее с ЭДС $\mathcal{E}$. Какое напряжение будет при этом на В?
Подробнее
Найти токи через элементы S и напряжения на элементах В в приведенных схемах (рис.). Вольтамперные характеристики элементов S и В даны в задачах 6679 и 6680.
Подробнее
Можно ли две лампы накаливания мощностью 60 Вт и 100 Вт, рассчитанные на напряжение 110 В, включить последовательно в сеть напряжением 220 В, если допустимо превышение напряжения на каждой из ламп не более 10 % от номинального? Вольтамперная характеристика лампы мощностью 100 Вт показана на рис.
Подробнее

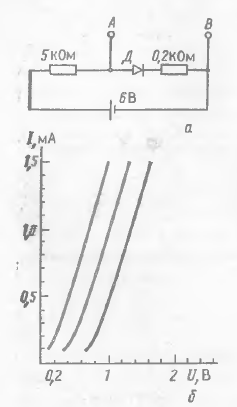

Для получения напряжения, величина которого мало зависит от температуры, собрана схема по рис. а. Вольтамперные характеристики диода D при трех различных температурах окружающей среды $t_{1} = 125^{ \circ} С, t_{2} = 25^{ \circ} С, t_{3} = - 60^{ \circ} С$ приведены на рис. б. Напряжение источника $U = 6 В$ при температуре $25^{ \circ} С$ и с увеличением температуры возрастает на $25 \cdot 10^{-3} В/град$. Найти напряжение между зажимами А и В при $t = 25^{ \circ} С$ и зависимость этого напряжения от температуры.
Подробнее
На рис. приведена зависимость напряжения источника питания от тока нагрузки. Найти максимальную мощность $W_{R}$, которую можно получить в нагрузке. При каком сопротивлении нагрузки она достигается? Для чего может понадобиться такой источник питания и как практически осуществить такую зависимость $U(I)$?
Подробнее
Зависимость напряжения от тока для некоторого источника электрической энергии показана на рис. Постройте график зависимости напряжения на нагрузке, на которую замкнут источник, от сопротивления нагрузки.
Подробнее

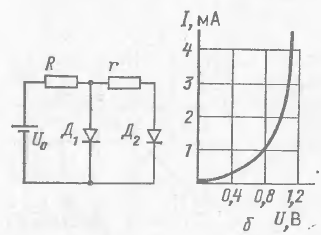

В схеме, приведенной на рис. a $U_{0} = 2,4 В, R = 600 Ом, r = 200 Ом$, диоды $Д_{1}$ и $Д_{2}$ имеют одинаковые вольтамперные характеристики (рис. б). Найти ток через диод $Д_{2}$.
Подробнее
Фигура, изображенная на рис., сделана из проволоки постоянного сечения. Сторона большого квадрата $a$, сопротивление 1 м проволоки равно $\rho$. Найти сопротивление между точками А и В.
Подробнее
Те же условия, что и в задаче 6687, но фигура более сложная (рис.). Число квадратов очень велико. Найти сопротивление между точками А и В.
Подробнее
Между Ленинградом и Москвой протянута двухпроводная телефонная линия. Сопротивление одного метра проволоки равно $r = 0,05 Ом$. Из-за несовершенства изоляции сопротивление между проводами составляет $R = 10^{7} Ом$ на каждый метр линии. К концам линии в Москве подключают источник с напряжением $U = 100 В$. Что покажет вольтметр, если его подключить: а) к концам линии в Ленинграде; б) в середине линий?
Подробнее

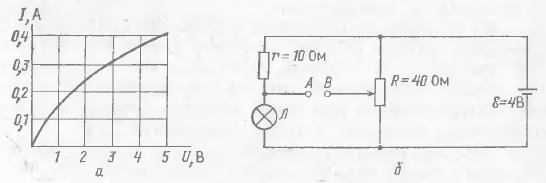

На рис. а приведена вольтамперная характеристика лампочки от карманного фонаря. Лампочка включена в схему, показанную на рис. б.
а) Найти графически ток в лампочке.
б) При каком положении движка потенциометра напряжение между точками А и В равно нулю?
в) При каком положении движка потенциометра напряжение между точками А и В почти не будет меняться при небольших изменениях ЭДС батареи?
Внутренним сопротивлением батареи пренебречь.
Подробнее
