Задача по физике - 6241
2018-02-06
Найдите емкость системы одинаковых конденсаторов, изображенной на рис. Емкость каждого конденсатора $C$.
Решение:

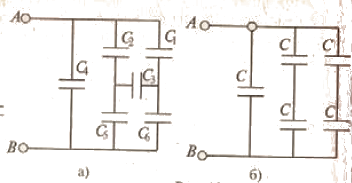

Перерисуем схему (рис.) так, как показано на рис. а. Из симметрии схемы следует, что разность потенциалов пластин конденсатора $C_{3}$ равна нулю. Следовательно, этот конденсатор не заряжен и может быть исключен (рис. б). Емкость получившейся системы $C_{AB} = 2C$.
