Задача по физике - 5595
2017-12-05
Два параллельных луча, входящие в черный ящик, выходят из него как показано на рис.. Какой оптический прибор находится в ящике? Определить место нахождения прибора и его основные характеристики (например, если это линза, то определить ее главную ось, главный фокус и фокальную плоскость).
Решение:

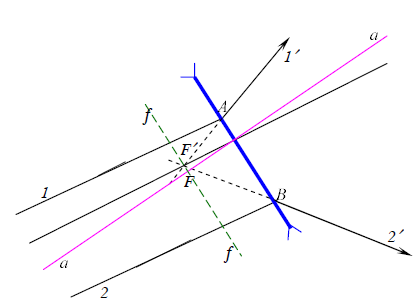

Будем считать, что в ящике находится тонкая линза. Очевидно, что эта линза – рассеивающая. Точки пересечения лучей 1 и $1^{ \prime}$ (точка А), 2 и $2^{ \prime}$ (точка В) определяют положение плоскости линзы. Через точку пересечения продолжений лучей $1^{ \prime}$ и $2^{ \prime}$, т.е. через $F^{ \prime}$, параллельно лучам 1 и 2 проводим побочную оптическую ось $F^{ \prime} O$. Точка O является оптическим центром линзы. Главная ось линзы проходит через точку О перпендикулярно плоскости линзы (АВ). На рисунке – главная ось – а-O-а. Фокальная плоскость линзы проходит через точку $F^{ \prime}$ параллельно плоскости линзы (на рисунке – $f-F^{ \prime}-f$ ). Точка пересечения главной оси с фокальной плоскостью является главным фокусом. На рисунке – точка F.
