Задача по физике - 14302
2020-10-19

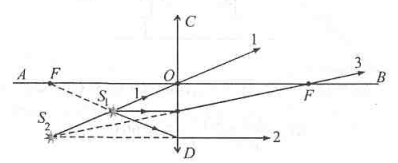

На рис. изображено положение оптической оси АВ линзы, источника света $S_{1}$ и его изображение $S_{2}$. Найдите построением положение центра линзы и ее фокусов.
Решение:
Построение:
- проведем луч 1 из $S_{2}S_{1}$, он пересечет AB в оптическом центре линзы O;
- проведем линию линзы CD как перпендикуляр к AB;
- проведимо луч 3 параллельно AB к линзе. После линзы луч преломляется так, что его продолжение пройдет через $S_{2}$. Его пересечение с AB является фокусом линзы (точка F). Итак, линза сборная. Обозначим линзу;
- проведем луч 2 так, чтобы он за линзой шел параллельно АВ, а его продолжение через $S_{2}$, а его пересечение с АВ даст положение другого фокуса.
