Задача по физике - 12839
2020-02-07
Вольт-амперная характеристика диода в прямом направлении изображена на рисунке, в обратную сторону диод совершенно не проводит. Собрана схема из двух резисторов сопротивлением по 500 Ом и четырех диодов (рис.). К точкам А и Б схемы подключают выход источника переменного ( синусоидального ) напряжения. Нарисуйте график зависимости от времени напряжения, измеренного между точками В и Г. Рассмотрите три случая - амплитудные значения переменною напряжения источника равны 1 В, 2 В и
2,5 В.
Решение:

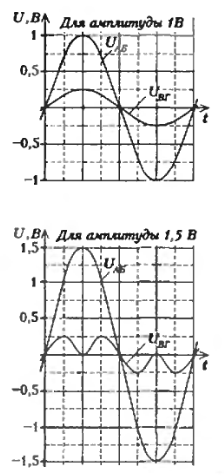

Построим зависимость напряжения между точками В и Г от входного напряжения, приложенного к точкам А и Б (рис.). Остальное понятно из рисунков 5,6 и 7 (для амплитудного значения напряжения источника 2 В сделайте рисунок самостоятельно).
Вольт-амперная характеристика диода в прямом направлении изображена на рисунке, в обратную сторону диод совершенно не проводит. Собрана схема из двух резисторов сопротивлением по 500 Ом и четырех диодов (рис.). К точкам А и Б схемы подключают выход источника переменного ( синусоидального ) напряжения. Нарисуйте график зависимости от времени напряжения, измеренного между точками В и Г. Рассмотрите три случая - амплитудные значения переменною напряжения источника равны 1 В, 2 В и
2,5 В.
Решение:
Построим зависимость напряжения между точками В и Г от входного напряжения, приложенного к точкам А и Б (рис.). Остальное понятно из рисунков 5,6 и 7 (для амплитудного значения напряжения источника 2 В сделайте рисунок самостоятельно).
